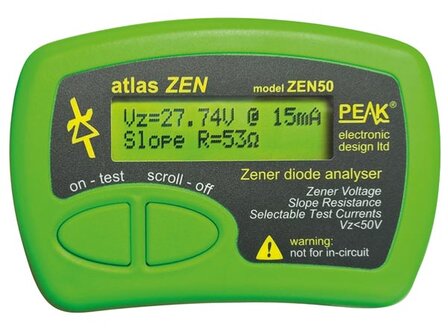

ATLAS ZEN - ZENERDIODE-ANALYSATOR (0 - 50 V) (ZEN50)

ATLAS ZEN - ZENERDIODE-ANALYSATOR (0 - 50 V)

Velleman - ZEN50

Kenmerken ZEN50
- ondersteunt Zener-, lawinediodes, VDR, TVS, leds (max. 50 V)
- meet de max. doorslagspanning (0.00 V tot 50.00 V) met een resolutie van 20 mV
- meet de vervangingsweerstand (max. 1 kO bij 15 mA met een resolutie van 10)
- ondersteunt de meeste Zener-, lawine- en referentiediodes van 0 V tot 50 V
- ideaal voor het testen van VDR, TVS en andere types spanningsbeveiligers
- meetstromen: 2 mA, 5 mA, 10 mA, 15 mA
- progressieve spanningsverhoging, om metingen tot 50 V bij 15mA te ondersteunen
- 1 x AAA alkalinebatterij (meegelev.)
- lange levensduur en gereguleerde meetcondities zelfs wanneer de batterijspanning 1.0 V bedraagt
- continue metingen (3 metingen per seconde)
- hold-functie, om de weergegeven waarden vast te houden, zelfs als de component wordt gewist
- vergulde krokodillenklemmen
- handleiding (Engels - Duits - Italiaans)
Specificaties ZEN50
- alle waarden gelden voor 20-25 °C (68-77 °F), tenzij anders aangegeven
- Zener-spanningsbereik (Vz): 0.0 V - 50.0 V
- nominale meetstromen (lz): 2mA, 5mA, 10mA, 15mA
- nauwkeurigheid van de meetspanning instellen: ± 1 % ± 0.2 mA
- Zener-spanningsnauwkeurigheid: ± 1% ± 40 mV
- Zener-spanningsresolutie: 20 mV - 40 mV
- nauwkeurighed van de meetfrequentie: -1.5% ~ +1.5%
 - 60 V gepulseerde DC is voldoende voor de ondergrens van 75 V(DC) volgens de laagspanningsrichtlijn
- S/C-meetstroom (gepulseerd): 35 mA
- inschakelduur van de meetstroom:
 - min.: 0.1%
 - max.: 5%
 - typ.: 1%
 - inschakelduur van de meetstroom, om het verliesvermogen van de gemeten Zenerdiode zo laag mogelijk te houden
- max. externe spanning: ± 50 V
- bereik vervangingsweerstand:
 - Iz = 2 mA (bereik vervangingsweerstand): 0-8000 Ohm
 - Iz = 5 mA (bereik vervangingsweerstand): 0-3200 Ohm
 - Iz = 10 mA (bereik vervangingsweerstand): 0-1600 Ohm
 - Iz = 15 mA (bereik vervangingsweerstand): 0-1000 Ohm
- weergave resolutie vervangingsweerstand:
 - Iz = 2 mA (weergave resolutie vervangingsweerstand): 5 Ohm
 - Iz = 5 mA (weergave resolutie vervangingsweerstand): 2 Ohm
 - Iz = 10 mA (weergave resolutie vervangingsweerstand): 1 Ohm
 - Iz = 15 mA (weergave resolutie vervangingsweerstand): 1 Ohm
- nauwkeurigheid van de vervangingsweerstand:
 - Iz = 2 mA (nauwkeurigheid van de vervangingsweerstand): ±1% ±10 Ohm
 - Iz = 5 mA (nauwkeurigheid van de vervangingsweerstand): ±1% ±4 Ohm
 - Iz = 10 mA (nauwkeurigheid van de vervangingsweerstand): ±1% ±2 Ohm
 - Iz = 15 mA (nauwkeurigheid van de vervangingsweerstand): ±1% ±2 Ohm
- huidige spanne van de vervangingsweerstand: (Iz-50%) tot (Iz+50%)
- meetmethode van de vervangingsweerstand:
 - differentiëring van de passende curve: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
 - meetfrequentie: 3 Hz
 - automatische uitschakelperiode: 60 s
- batterij:
 - type: 1 x AAA alkaline
 - spanningsbereik: 0.9 V - 1.6 V
 - waarschuwing lage batterijspanning: 1.0 V ± 0.05 V
- werktemperatuur: 10-40°C
- afmetingen (zonder kabels): 103 x 70 x 20 mm
- gewicht: 98 g
- materiaal: plastic, glas en metaal

EAN-code: 5410329632564
