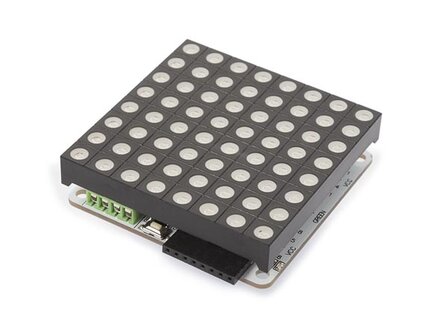

ATMEGA328 RGB LED DOT-MATRIX DRIVERBOARD (WPB439)

ATMEGA328 RGB LED DOT-MATRIX DRIVERBOARD

Velleman - WPB439

Kenmerken WPB439
Het RGB-ledmatrix driverboard is gebaseerd op Arduino (ATmega328P). Elk van de 3 basiskleuren (R, G & B) kunnen aangestuurd worden met een PWM-gestuurde intensiteitsresolutie van 8 + 6 bits. Kan direct worden geprogrammeerd met de Arduino IDE firmware. Specificaties WPB439
- Basis productinformatie:
 - Talen van de handleiding: Engels
 - Primaire kleuren: Zwart
 - Extra kleuren: Wit
 - Diepte van het product: 7.5 cm
 - Gewicht Product: 56 g
- Technische gegevens:
 - Specificaties kits & modules: Kenmerken

• Ondersteuning van 8 bits kleuren met 6 bits correctie voor elke kleur in elke punt
• hardware 16 MHz PWM-ondersteuning
• zonder externe circuits, spelen en schitteren
• speciale GPIO- en ADC-interface
• hardware UART- en IIC-communicatie met gemakkelijke cascadering
• 24 constante stroomkanalen van elk 100 mA
• 8 Super Source-stuurprogrammakanalen van elk 500 mA
• driverboard is gebaseerd op ATMEGA328 en werkt met IDE

 - Specificaties extra kits & modules:

• afmetingen module: 60 x 60 x 16 mm
• microprocessor: Atmega328P
• indicator: PWR-status
• voeding: 5 tot 7,5 VDC
• cascade-voedingsconnector: klemmenblokken
• programma-interface: UART/ISP (VMA440)
• uitbreidingssocket: 100 mil gebogen pin header-paar
• communicatieprotocollen: UART/IIC
• stroomverbruik (behalve LED-matrix): max. 40mA
• stuurstroom (elk kanaal): max. 500mA
• stuurstroom (elke stip): max. 58mA
• responstijd circuit: 10 ns
• RGB LED-matrix kleurresolutie per punt: 16 M
• Baudsnelheid UART: 9600 115200

- Gebruikseigenschappen:
 - Coderingsniveau: 3
 - Elektronica-vaardigheidsniveau: 2
 - Mechanische vaardigheden: 1
 - Soldeervaardigheidsniveau: geen

EAN-code: 5410329729325
