LCD 16 x 1 BOTTOM VIEW REFLECTIEF (LCD1601LC)

LCD 16 X 1 BOTTOM VIEW REFLECTIEF

Velleman - LCD1601LC

Kenmerken LCD1601LC
Specificaties LCD1601LC
- achtergrondverlichting: neen
- LCD type + kleur: TN grijs
- kenmerken:
 - 5 x 8 dots met cursor
 - ingebouwde controller (KS0066U of equivalent)
 - voeding +5V
 - 1/16 duty cycle
 - BKL wordt aangedreven via pin1, pin2, of pin15, pin16 of A, K
- absolute maximumwaarden:
 - voeding (Vdd-Vss): -0.3 ~ 5.5V
 - ingangsspanning (Vi): -0.3 ~ Vdd
- elektronisch:
 - ingangsspanning (Vdd): 4.7 ~ 5.5V (bij +5V) / 2.7 ~ 5.3V (bij +3.3V)
 - voedingsstroom (Idd): 1.3mA typ. (bij Vdd = 5V)
 - aanbevolen stuurspanning voor LCD (Vdd-V0): 4.3 ~ 4.7V (bij 25°)
 - doorlaatspanning van LED (Vf): 4.2V typ. (bij 25°C)
 - doorlaatstroom van LED (If): 110mA (bij 25°C)
- mechanisch:

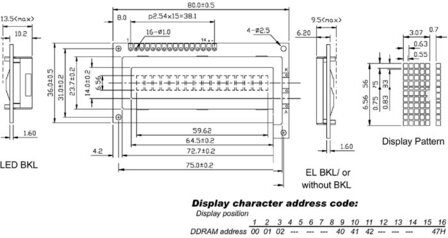

 - afmetingen module: 80.0 x 36.0mm
 - schermgrootte: 64.5 x 14.0mm
 - grootte van de dots: 0.55 x 0.75mm
 - karaktergrootte: 3.07 x 6.56mm
- pins:
 - GND: 1 (Vss)
 - +5V: 2 (Vdd)
 - contrast adjustment: 3 (V0)
 - H/L register select signal: 4 (RS)
 - H/L read/write signal: 5 (R/W)
 - H/L enable signal: 6 (E)
 - H/L data bus lines: 7 ~ 14 (DB0 ~ DB7)
 - +4.2V for BKL: 15 (A)
 - power supply for BKL (0V): 16 (K)

EAN-code: 5410329219543
