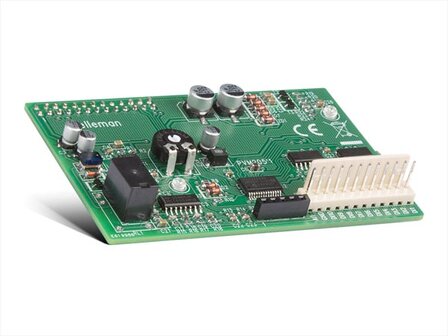

OSCILLOSCOOP EN LOGIC ANALYZER SHIELD VOOR RASPBERRY PI
Velleman - WPSH206
Kenmerken WPSH206U hebt een Raspberry Pi? Met dit shield krijgt u een digitale geheugenoscilloscoop! Alle standaard eigenschappen van de oscilloscoop zijn aanwezig en de broncode wordt meegeleverd zodat u eigen applicaties kunt ontwikkelen. Als bonus hebt u ook een 10-kanaals logic analyzer, een handig instrument om digitale signalen te meten.
Specificaties WPSH206- Basis productinformatie:
- Talen van de handleiding: Engels
- Primaire kleuren: Groen
- Extra kleuren: Grijs
- Extra kleuren gedetailleerd: Metallic zilver
- Diepte van het product: 3.8 cm
- Hoogte van het product: 3.8 cm
- Breedte van het product: 15.8 cm
- Gewicht Product: 46 g
- Technische gegevens:
- Specificaties kits & modules:
- oscilloscoop:
- maximale samplefrequentie: 1MS/s
- bandbreedte ingangsversterker: 200 kHz (-3dB)
- metingen kunnen worden uitgevoerd tot: 100kHz
- ingangsimpedantie: 100kohm // 20pF
- maximale ingangsspanning: 30Vp (AC + DC)
- ingangskoppeling: AC+DC
- AD-resolutie: 8 bit
- recordlengte: 800 samples
- uitvoeringsmodi: hardlopen, enkelvoudig
- triggerniveau instelbaar: in 254 stappen
- tijdbasisbereik: in 15 stappen 5µs tot 200ms/divisie
- ingangsgevoeligheidsbereik: in 6 stappen, 100mV/divisie tot 5V/divisie
- invoergevoeligheid: 3mV schermresolutie
- uitlezing van tijd- en spanningsmarkeringen
- frequentie uitlezing (via markeringen)
- Specificaties extra kits & modules: logische analysator:
- Aantal kanalen: 10
- recordlengte: 10&,maal,800 samples
- maximale samplefrequentie: 1 ms/s
max. ingangsspanning: 5VDC
- Gebruikseigenschappen:
- Coderingsniveau: 2
- Elektronica-vaardigheidsniveau: 3
- Mechanische vaardigheden: 1
- Soldeervaardigheidsniveau: geenEAN-code: 5410329730277
